Systém výroby energie s rekuperací tepla z výfukových plynů

Thesystém výroby energie s rekuperací tepla z výfukových plynůje kompletní sada kogeneračních zařízení, která zachycuje-vysokoteplotní odpadní výfukové plyny z generátorových soustrojí, kotlů, pecí, ocelových pecí a chemických reaktorů. Přeměňuje získanou tepelnou energii na stabilní elektrickou energii prostřednictvím výměny tepla, cirkulace páry a turbínových generátorů. Tento systém drasticky snižuje spotřebu primárního paliva, snižuje náklady na nákup elektrické energie ze sítě a zajišťuje nulové-využití odpadní energie pro těžké průmyslové závody.

Kompletní složení systému

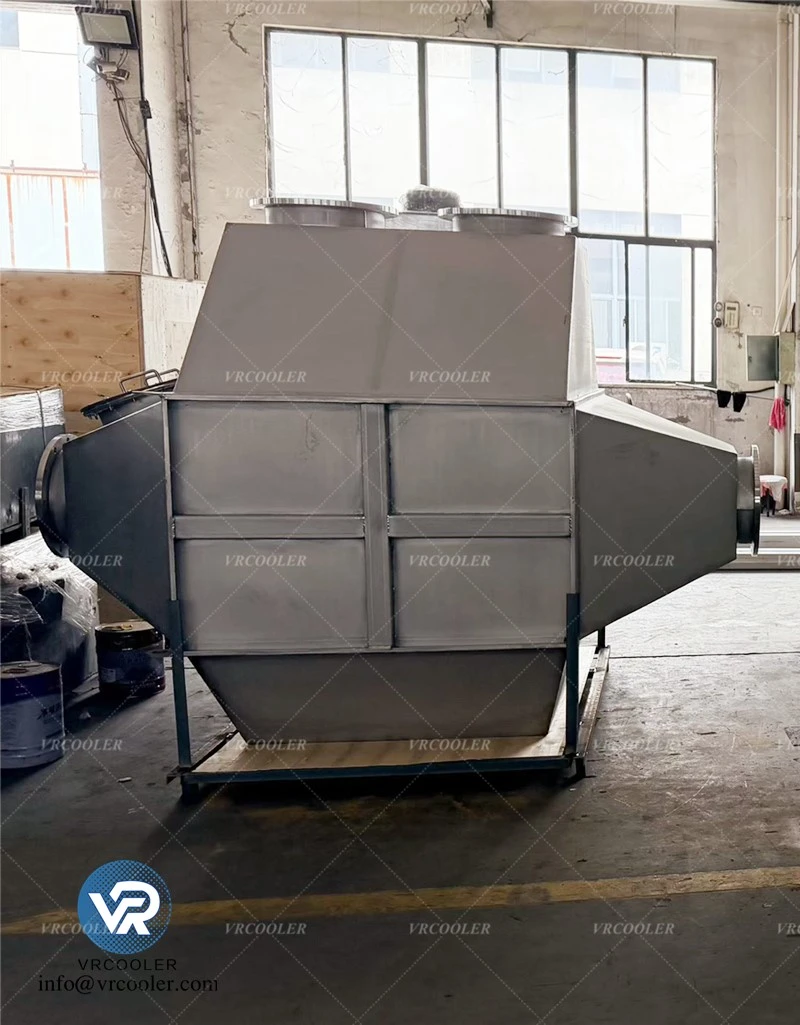

1. Vysoce účinný-výměník tepla spalin / kotel na odpadní teplo
Vysokofrekvenční svařovaný žebrovaný trubkový výměník tepla nebo plášťový-a{2}}trubkový kotel na odpadní teplo, absorbuje teplo z- spalin o vysoké teplotě (200–650 stupňů) a vytváří nasycenou nebo přehřátou páru. 316L nerezová ocel volitelně pro korozivní kyselé spaliny.
2. Pomocné zařízení pro cirkulaci páry
Nádrž na napájecí vodu, oběhové čerpadlo, odvzdušňovač, tlakový regulační ventil, zařízení na čištění popela a automatická ovládací skříň.
3. Jednotka generátoru parní turbíny
Malá/středně zpětná{0}}tlaková nebo kondenzační turbína v kombinaci se synchronním generátorem přeměňuje tepelnou energii páry na využitelný střídavý proud.
4. Terminál využití odpadního tepla (volitelný režim CHP)
Přebytečná pára po výrobě energie může být znovu použita pro vytápění továren, procesní horkou vodu nebo sušící linky k dosažení kombinované výroby tepla a elektřiny.

Pracovní princip

1. Vysokoteplotní výfukové plyny proudí přes kotel na odpadní teplo a předávají teplo cirkulující vodě, aby se vytvořila vysokotlaká pára.-
2. Vysoko-vysokoteplotní-tlaková pára tlačí parní turbínu, aby se otáčela a poháněla generátor k výrobě elektrické energie pro tovární výrobní zařízení, osvětlení a pomocné systémy.
3. Nízkotlaká pára odváděná z turbíny je recyklována pro průmyslové vytápění, pokud existuje požadavek na teplo (kogenerační režim CHP).
4. Ochlazené čisté spaliny jsou vypouštěny po odsíření a odstranění prachu, plně splňující ekologické emisní normy.

Poskytujeme-celkové řešení na jednom místě včetně tepelných výpočtů, návrhu uspořádání systému, výroby zařízení, pokynů k instalaci a školení o uvedení do provozu.
Přizpůsobitelný rozsah výkonu: 50 kW – 10 MW, přizpůsobený různému průtoku výfukových plynů, teplotě a kapacitě odpadního tepla.
Všechna základní zařízení pro výměnu tepla procházejí zkouškou hydrostatického tlaku a vzduchotěsnosti, certifikována ISO 9001, CE, PED pro globální export projektu. Dodáváme kompletní sadu exportních dokumentů a dlouhodobou -zámořskou technickou podporu-.

Systém výroby energie s rekuperací tepla z výfukových plynů přeměňuje opuštěné teplo spalin na cennou elektrickou energii. Pomáhá průmyslovým uživatelům snižovat výdaje za energii, optimalizovat energetickou strukturu a dosahovat cílů uhlíkové neutrality se spolehlivým, dlouhodobě-stabilním provozem.

Kontaktujte náš technický tým [email protected], který vám zdarma poskytne posouzení odpadního tepla, výkres rozvržení systému a podrobnou cenovou nabídku.
