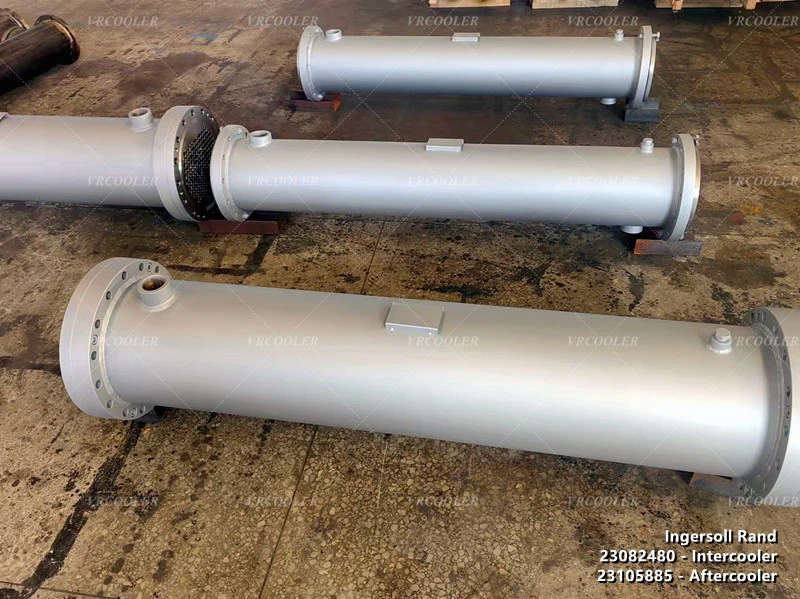

Typ pláště a trubice chlazený vodou po chladiči

Typ pláště a trubice chlazený vodou po chladiči

Trubkový dochlazovač je tepelný výměník určený k ochlazení stlačeného vzduchu nebo plynu po jeho stlačení. Skládá se ze dvou hlavních částí:

Shell: Vnější plášť, který obsahuje svazek trubek. Plášť je obvykle vyroben z odolných materiálů, aby vydržel vysoké tlaky.
Svazek trubek: Řada trubic, kterými proudí stlačený vzduch. Chladicí voda cirkuluje kolem těchto trubek uvnitř pláště.
Jak to funguje
Proud stlačeného vzduchu: Horký stlačený vzduch vstupuje do svazku trubek z kompresoru.
Výměna tepla: Jak vzduch prochází trubicemi, teplo se přenáší do chladnější vody proudící kolem trubek uvnitř pláště.
Chladicí efekt: Voda absorbuje teplo a snižuje teplotu stlačeného vzduchu před výstupem z dochlazovače.
Kondenzace: Chlazení vzduchu umožňuje kondenzaci vlhkosti, kterou lze následně odvést pryč, čímž se sníží úroveň vlhkosti v systému stlačeného vzduchu.
Výhody plášťových a trubkových dochlazovačů
Účinnost: Účinně snižují teplotu stlačeného vzduchu, zlepšují účinnost systému a prodlužují životnost navazujících zařízení.
Odstraňování vlhkosti: Chlazením vzduchu tyto jednotky pomáhají při odstraňování vlhkosti, která může vést ke korozi a dalším problémům v pneumatických systémech.
Odolnost: Robustní konstrukce plášťových a trubkových výměníků tepla je činí vhodnými pro vysokotlaké aplikace.
Snadná údržba: Svazek trubek lze často čistit nebo vyměnit samostatně, což zjednodušuje údržbu.
Přizpůsobení: Mohou být navrženy tak, aby splňovaly specifické požadavky týkající se velikosti, kapacity a materiálů na základě aplikace.
Aplikace
Systémy stlačeného vzduchu: Používají se v průmyslových závodech, výrobních zařízeních a v jakékoli aplikaci, kde se vyrábí stlačený vzduch.
Chladicí systémy: Používají se v chladicích procesech, kde je nutná výměna tepla.
Chemické zpracování: Používá se při různých chemických reakcích, kde je nezbytná kontrola teploty.
