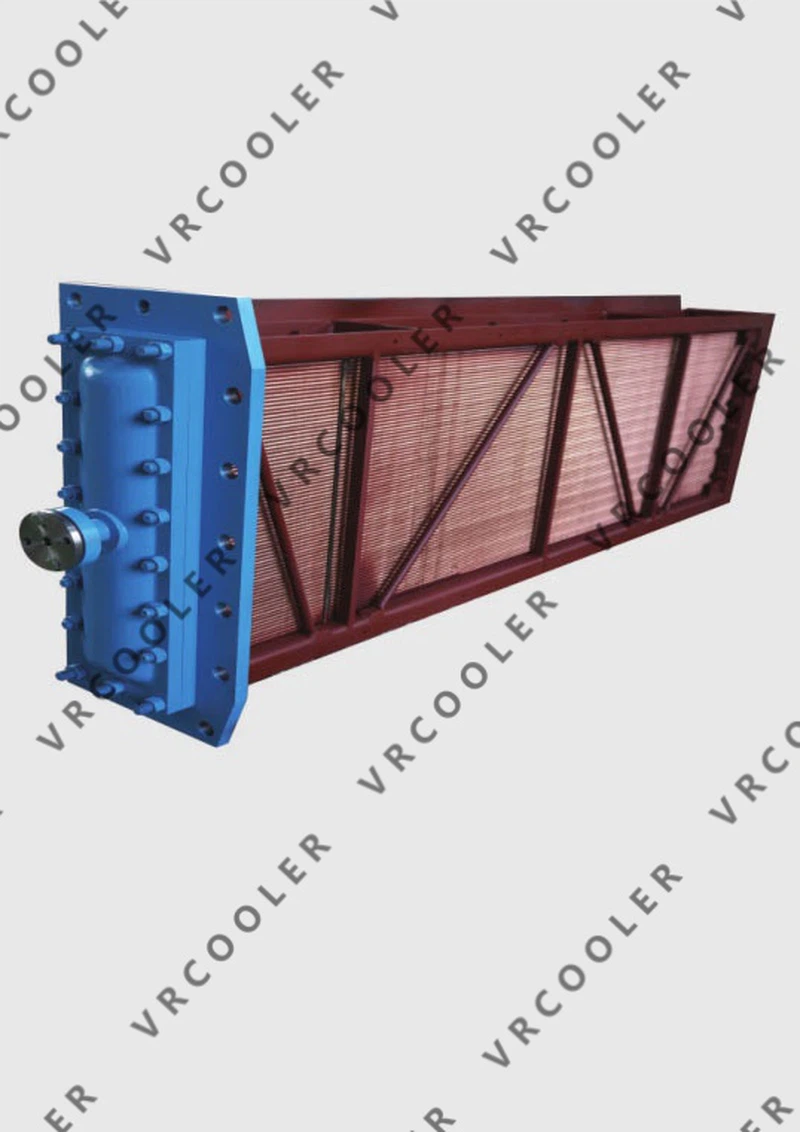

Hlavní chladicí systém napájecí vody jaderné elektrárny je chladicí bariérou pro jadernou bezpečnost
Umístění jádra a funkční hodnota hlavního chladicího systému napájecí vody
Proces přeměny energie v jaderné elektrárně v podstatě zahrnuje ohřev chladicí kapaliny v primárním okruhu tepelnou energií generovanou jaderným štěpením a následný přenos tepelné energie do hlavní napájecí vody v sekundárním okruhu pomocí parogenerátoru, přičemž se napájecí voda přeměňuje na vysokotlakou páru, která pohání parní turbínu k výrobě energie. Základní funkcí hlavního chladicího systému napájecí vody je poskytovat stabilní a řiditelné chladicí médium pro tento cyklus a zároveň dosáhnout přiměřeného rozptylu tepla a rekuperace. Jeho funkční hodnota se odráží především ve třech aspektech.
Nejprve zajistěte chlazení aktivní zóny reaktoru. Jádro jaderného reaktoru nepřetržitě uvolňuje velké množství tepelné energie během jaderného štěpení. Pokud se nepodaří vyvézt včas, povede to k náhlému zvýšení teploty jádra a způsobí vážné bezpečnostní nehody. Hlavní chladicí systém napájecí vody nepřetržitě dodává chladicí napájecí vodu do parogenerátoru, absorbuje teplo z primárního chladicího média a zajišťuje udržování teploty aktivní zóny v bezpečném prahu, čímž tvoří důležitou „chladicí bariéru“ pro bezpečnost reaktoru. Podle statistik MAAE souvisí přibližně 12 % neplánovaných odstávek v jaderných elektrárnách s poruchami napájecího systému, což nepřímo potvrzuje kritickou bezpečnostní hodnotu hlavního chladicího systému napájecí vody.
Za druhé, udržujte stabilitu cyklu sekundární smyčky. Hlavní chladicí systém napájecí vody musí přesně upravovat průtok a teplotu napájecí vody podle změn výkonu reaktoru, zajistit stabilní parametry páry na výstupu z parogenerátoru a zajistit nepřetržitý a kvalifikovaný zdroj energie pro turbínu. Během provozu reaktoru s nízkým výkonem se průtok ručně nastavuje regulačním ventilem hlavního obtoku napájecí vody; Při vysokovýkonném provozu automaticky zasahuje hlavní regulační ventil napájecí vody a dynamicky se přizpůsobuje tepelnému výkonu parogenerátoru, čímž zajišťuje kontinuitu a stabilitu cyklu sekundární smyčky.
Konečně dosáhněte efektivního využití energie. Hlavní chladicí systém napájecí vody bude předehřívat napájecí vodu během procesu chlazení, získá zpět odpadní teplo po kondenzaci páry, sníží energetické ztráty a zlepší tepelnou účinnost jaderné elektrárny. Přesným řízením parametrů dodávky vody, snižováním opotřebení zařízení a spotřeby energie a pomocí jaderných elektráren dosahovat dlouhodobého-ekonomického provozu zároveň splňuje potřeby rozvoje nízkouhlíkového-energie a efektivní energetiky v rámci strategie „dvou uhlíku“.
Architektura složení a princip fungování hlavního chladicího systému napájecí vody
Hlavní chladicí systém napájecí vody jaderné elektrárny je integrovaný a vysoce{0}}komplexní systém, který se skládá především z hlavního napájecího čerpadla, hlavního regulačního ventilu napájecí vody, zařízení pro předehřívání napájecí vody, potrubního systému, monitorovacího a řídicího systému a pomocného zařízení. Komponenty spolupracují na vytvoření uzavřeného-cyklu chlazení a jeho pracovní princip se točí kolem tří hlavních článků „úpravy parametrů výměny tepla při přepravě napájecí vody“.
Základní komponenty a jejich funkce
- Hlavní čerpadlo napájecí vody: Jako „srdce výkonu“ systému je odpovědné za dodávání vysoce čisté napájecí vody zpracované v odvzdušňovači do parogenerátoru pod vysokým tlakem. Jeho provozní podmínky jsou extrémně drsné a vyžadují dlouhodobý-nepřetržitý provoz v prostředí s vysokou teplotou (teplota vody na vstupu asi 220 stupňů) a vysokým tlakem (výstupní tlak může dosáhnout 8-12 MPa). Návrhová životnost není obvykle kratší než 40 let a jsou kladeny extrémně vysoké požadavky na odolnost materiálu proti korozi a konstrukční utěsnění. V současné době hlavní proud v Číně používá vysokorychlostní odstředivá hlavní napájecí čerpadla a některé pokročilé jednotky přijaly integrovaná řešení regulace rychlosti s proměnnou frekvencí a inteligentního monitorování. Některé jednotky jsou také vybaveny parou poháněnými čerpadly napájecí vody, aby bylo zajištěno, že se na pomocnou páru lze stále spolehnout při zachování provozu a zlepšení spolehlivosti systému v případě výpadku proudu v celém závodě. Modulární systém skupiny hlavních napájecích čerpadel vyvinutý East China Electric Power Design Institute účinně zlepšuje provozní spolehlivost systému a konstrukční účinnost integrací předčerpadla, motoru, hydraulické spojky a hlavního čerpadla.
- Hlavní regulační ventil napájecí vody: „střed průtoku“ systému, pracující paralelně s hlavním regulačním obtokovým ventilem napájecí vody, zodpovědný za přesné nastavení průtoku napájecí vody na základě změn výkonu reaktoru a provozního stavu parogenerátoru. Jeho výkon přímo souvisí se stabilitou vodovodního systému. Pokud dojde k poruše, způsobí to kolísání průtoku hlavní napájecí vody, což představuje hrozbu pro bezpečnost jednotky. Mezi běžné závady patří opotřebené a zlomené závity spojující vřeteno ventilu a jádro ventilu, opotřebení při kolizi na vnitřní stěně součásti ventilové klece, abnormální zpětná vazba signálů lokátoru atd., které je třeba vyřešit strukturální optimalizací a modernizací materiálu.
Zařízení pro předehřev napájecí vody: zahrnuje především vysokotlaké{0}}ohřívače, které se používají k předehřevu hlavní napájecí vody pomocí odpadního tepla z odběru parní turbíny, ke zvýšení teploty napájecí vody, snížení tepelných ztrát v parogenerátoru a snížení tepelného namáhání zařízení, čímž se prodlouží životnost systému. Po předehřátí vstupuje napájecí voda do parogenerátoru a může účinněji absorbovat teplo z primárního okruhu, čímž se zvyšuje účinnost výroby páry.
Monitorovací a řídicí systém: Skládá se z různých senzorů, ovladačů a akčních členů, monitoruje klíčové parametry, jako je průtok vody, teplota a tlak v reálném-čase, a dosahuje přesného nastavení parametrů prostřednictvím automatizovaného řídicího systému. Například sledováním hladiny a teploty parogenerátoru se automaticky upravují otáčky hlavního čerpadla napájecí vody a otevření hlavního regulačního ventilu napájecí vody, aby bylo zajištěno, že provozní parametry systému jsou vždy v bezpečném rozsahu a zároveň je dosaženo varování v reálném čase- a nouzové reakce na poruchy.
- Analýza pracovního postupu
Pracovní proces hlavního chladicího systému napájecí vody lze rozdělit do čtyř klíčových kroků: prvním krokem je, že odvzdušňovač provádí odvzdušňovací úpravu napájecí vody, odstraňuje kyslík a jiné škodlivé plyny z vody, zabraňuje korozi potrubí a zařízení a zajišťuje, že čistota napájecí vody splňuje standardy jaderné kvality; Druhým krokem je předem zvýšit vstupní tlak hlavního čerpadla, aby se zabránilo kavitaci. Poté hlavní čerpadlo napájecí vody natlakuje upravenou napájecí vodu a dodává ji do vysokotlakého-ohřívače; Krok tři, vysokotlaký-ohřívač využívá odpadní teplo odebírané z parní turbíny k předehřevu napájecí vody a zvýšení teploty napájecí vody na specifikovaný rozsah; Ve čtvrtém kroku je předehřátá hlavní napájecí voda dopravována do parogenerátoru, aby absorbovala teplo z primárního chladiva a přeměnila ho na vysokotlakou- páru. Ochlazená napájecí voda pak proudí zpět cirkulačním systémem, aby dokončil chladicí cyklus. Do celého procesu je plně zapojen monitorovací a řídicí systém, který dynamicky upravuje provozní parametry každé součásti na základě změn výkonu reaktoru a provozního stavu systému, aby bylo zajištěno stabilní, bezpečné a efektivní cyklování.
Záruka bezpečnosti a řešení poruch hlavního chladicího systému napájecí vody
Bezpečný provoz hlavního chladicího systému napájecí vody v jaderných elektrárnách je důležitou zárukou bezpečnosti jaderné energetiky. Vzhledem k drsnému provoznímu prostředí systému, který je po dlouhou dobu vystaven vysoké teplotě, vysokému tlaku a vysokému záření, je náchylný k opotřebení součástí, netěsnostem, abnormalitám ovládání a dalším poruchám. Proto je nutné zavést spolehlivý systém záruky bezpečnosti, aby bylo dosaženo včasné detekce a odstranění závad.
- Bezpečnostní opatření
Optimalizace materiálu a konstrukce: Základní komponenty jsou vyrobeny z vysoce{0}}pevných, korozi{1}}odolných a radiaci odolných speciálních materiálů. Například oběžné kolo a hřídelová ucpávka hlavního napájecího čerpadla jsou vyrobeny z ultra-nízkouhlíkové austenitické nerezové oceli nebo duplexní nerezové oceli. Polohovací kolík hlavního regulačního ventilu napájecí vody je vyroben z vysokopevnostního materiálu Inconel750, který nahrazuje tradiční materiály s nízkou pevností a zlepšuje odolnost proti opotřebení a životnost součástí. Současně optimalizujte konstrukční návrh součástí ventilové klece a ventilových jader, zaveďte malá okénka otvorů a optimalizujte jejich uspořádání podle průtokové křivky, zlepšujte přesnost regulace a průtokovou kapacitu a snižte vibrace a opotřebení součástí.
Návrh duální redundance: Klíčové vybavení systému přijímá redundantní konfiguraci „jeden pro použití a jeden pro zálohování“ nebo „vícenásobné použití a jeden pro zálohování“. Například hlavní čerpadlo napájecí vody je obvykle vybaveno 2-4 jednotkami a odpovídajícími záložními čerpadly, aby bylo zajištěno, že při poruše jednoho zařízení může být záložní zařízení rychle uvedeno do provozu, aby nedošlo k odstavení systému. Řídicí systém zároveň využívá duální redundantní design, aby se zabránilo ztrátě kontroly nad systémem v důsledku selhání jediné řídicí jednotky.
Inteligentní monitorování a včasné varování: S pomocí digitálního dvojčete, AI prediktivní údržby a dalších technologií se provádí online monitorování stavu klíčových zařízení, jako jsou hlavní čerpadla napájecí vody a regulační ventily. Prostřednictvím analýzy spektra vibrací, rekonstrukce teplotního pole a dalších metod je abnormální provoz zařízení zachycován v reálném čase a jsou předem vydávána varování o poruchách. Po zavedení inteligentního monitorovacího systému se průměrná doba bezproblémového provozu hlavního čerpadla napájecí vody zvýšila z 18 000 hodin u tradičních modelů na více než 32 000 hodin, což výrazně snižuje riziko neplánovaných odstávek.
Technologický upgrade a trend průmyslového rozvoje hlavního chladicího systému napájecí vody
S nepřetržitou iterací technologie jaderné energetiky a prohlubováním strategie „dvou uhlíku“ se hlavní chladicí systém napájecí vody jaderných elektráren vyvíjí směrem k inteligenci, účinnosti a lokalizaci. Technologická a průmyslová modernizace postupují synchronně a poskytují silnější podporu pro bezpečný a efektivní provoz jaderné energie.
- Technický směr upgradu
Inteligentní upgrade: Integrace technologií, jako je internet věcí, velká data a umělá inteligence, k vybudování inteligentního systému správy po celý životní cyklus, dosažení-sledování provozních parametrů systému v reálném čase, přesné diagnostiky chyb a inteligentního plánování provozu a údržby. Například pomocí technologie digitálního dvojčete sestrojí virtuální model hlavního chladicího systému napájecí vody, simuluje provozní stav systému, předem předpovídá rizika poruch, optimalizuje plány provozu a údržby a snižuje náklady na provoz a údržbu.
Efektivní optimalizace: Optimalizací systémových procesů, zlepšením struktury zařízení a zvýšením tepelné účinnosti systému a provozní stability. Například optimalizace konstrukce oběžného kola hlavního čerpadla napájecí vody pro zlepšení účinnosti dopravy a snížení spotřeby energie; Optimalizujte proces předehřívání dodávky vody, plně rekuperujte odpadní teplo a dále zvyšte účinnost využití energie. Technologie regulace rychlosti frekvenční konverze je zároveň přijata k dynamickému nastavování rychlosti hlavního napájecího čerpadla podle výkonu reaktoru, čímž se dosahuje energeticky-úsporného provozu.
Propagace technologie bez úniků: Přijetí typů bezúnikových čerpadel, jako jsou magnetická čerpadla a stíněná čerpadla, k nahrazení tradičních čerpadel s hřídelovými ucpávkami, snížení rizika úniku vody, zlepšení bezpečnosti systému a ochrany životního prostředí a zároveň snížení nákladů na údržbu zařízení a přizpůsobení náročným požadavkům na provozní prostředí jaderných elektráren.
- Trendy rozvoje průmyslu
Se zrychlujícím se schvalováním domácích jaderných projektů a se stálým nárůstem počtu bloků ve výstavbě se poptávka trhu po zařízeních souvisejících s hlavním chladicím systémem napájecí vody nadále uvolňuje. Podle odhadů se v letech 2026 až 2030 očekává, že v Číně přibude 30-40 nových schválených jaderných bloků, což odpovídá poptávce po přibližně 120–160 nových jaderných napájecích čerpadlech. Velikost trhu se bude neustále zvyšovat. Proces lokalizace se stále zrychluje a míra lokalizace hlavních čerpadel přesáhla 90 %. Na domácím trhu dominují státní podniky jako Shanghai Electric, Dongfang Electric a Harbin Electric Group. S kompletním výrobním systémem a inženýrskými zkušenostmi postupně dosahují domácí náhrady špičkových produktů a snižují závislost na dováženém zařízení.
Mezitím s rozvojem malých modulárních reaktorů (SMR) a demonstračních projektů technologie jaderné energetiky čtvrté generace se postupně objeví poptávka po nových, účinných a kompaktních zařízeních pro chlazení hlavní napájecí vody, což průmyslu otevře nové příležitosti k růstu. Kromě toho se v souvislosti se zrychleným vývozem jaderné energie v rámci „Iniciativy pásu a stezky“ postupně domácí zařízení související se systémem chlazení napájecí vody postupně přesune na mezinárodní trh, čímž se zlepší globální konkurenceschopnost čínského jaderného energetického zařízení [6].
Hlavní chladicí systém napájecí vody jaderné elektrárny jako „chladicí bariéra“ pro jadernou bezpečnost je jádrem cyklu sekundární smyčky jaderné energetiky. Jeho stabilní provoz přímo souvisí s bezpečným, efektivním a nízkouhlíkovým-provozem jaderné elektrárny. Od optimalizace struktury základních komponent až po modernizaci inteligence systému, od přesného řešení poruch až po podporu domácí náhrady, každý technologický průlom v hlavním chladicím systému napájecí vody položil pevný základ pro bezpečnost jaderné energie.
V souvislosti s energetickou transformací a neustálým rozvojem technologie jaderné energetiky se hlavní chladicí systém napájecí vody bude i nadále ubírat inteligentnějším, účinnějším a bezpečnějším směrem, bude neustále překonávat klíčové technologické překážky, zdokonalovat systém záruk bezpečnosti, poskytovat silnou podporu pro vysoce{0}}kvalitní rozvoj čínského jaderného průmyslu, dosahovat cíle „dvou uhlíku“ a zajišťovat bezpečnou přepravu čisté jaderné energie na všech úrovních.
