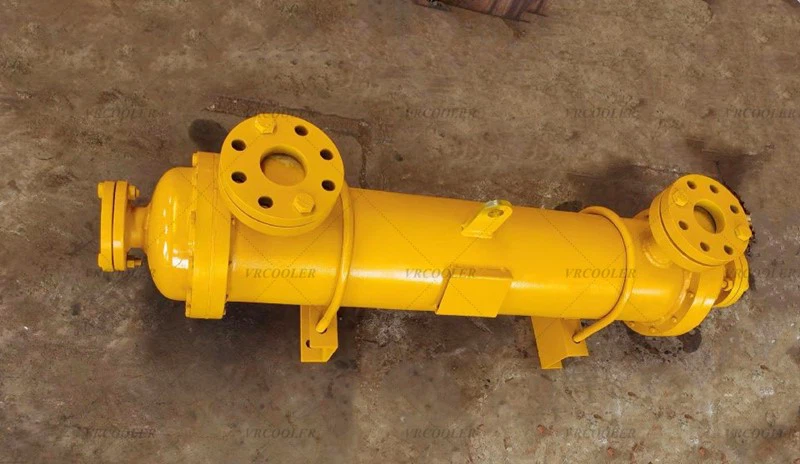

Jaké kroky jsou nutné k návrhu kompletního výkresu chladiče vzduchového kompresoru?

Jaké kroky jsou nutné k návrhu kompletního výkresu chladiče vzduchového kompresoru?

Níže jsou uvedeny hlavní kroky při navrhování kompletního výkresu chladiče vzduchového kompresoru:
Určete konstrukční požadavky: včetně výkonu vzduchového kompresoru, pracovního tlaku, chladicího média (voda nebo vzduch), požadavků na teplotu chlazení a tak dále.
Vypočítejte tepelnou zátěž: Vypočítejte teplo, které se má vydat, podle parametrů vzduchového kompresoru.
Výběr typu chladiče: např. typ pláště a trubky, typ desky atd.
Návrh celkového uspořádání: určete vnější rozměry chladiče, umístění importu a exportu a další obecné uspořádání.

Konstrukce trubky výměníku tepla:
Vyberte vhodný průměr trubky, tloušťku stěny a materiál.
Určete počet průchodů trubek, uspořádání.

Design pláště:
Nakreslete tvar a velikost skořápky.
Navrhněte spojovací konstrukci s trubkou výměníku tepla.
Provedení hlavy: včetně tvaru hlavy a spojení s mušlí.
Konstrukce trubkové desky: Zajistěte pevnost a těsnost spojení s trubkou výměníku tepla a pláštěm.
Konstrukce skládací desky nebo přepážky (pokud je k dispozici): pro vedení toku tekutiny a zlepšení účinnosti přenosu tepla.
Konstrukce vstupního a výstupního potrubí: označení rozměrů a způsobů připojení.
Konstrukce vnitřní nosné konstrukce: pro zajištění stability chladiče.
Označení rozměrů a technických požadavků: podrobné označení velikosti každého dílu, tolerance, materiály a další technické požadavky.
Detailní výkres částí výkresu: jako je trubka výměníku tepla, trubková deska, hlava, přijímač a další samostatný podrobný výkres.
Výkres montážních výkresů: znázorňují montážní strukturu celého chladiče.
Kontrola a revize: zkontrolujte správnost, úplnost a přiměřenost výkresů a proveďte potřebné revize.

Při procesu kreslení výkresů je nutné dodržovat příslušné výkresové normy a normy, aby byly výkresy jasné, přesné a schopné vést výrobu a instalaci. Zároveň bychom měli plně zvážit výrobní proces, náklady a pohodlí údržby a další faktory. Například na výkresech pláště a trubkového chladiče jasně nakreslit řez pláštěm, který ukazuje uspořádání trubek výměníku tepla a detaily spojení s trubkovnicí, stejně jako import a export přijímače a plášť svařovaného nebo přírubového spoje a další specifické konstrukce.
