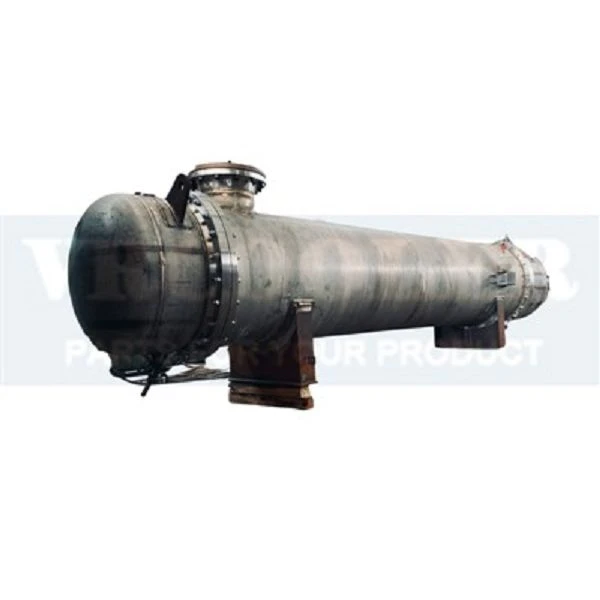

Shell And Tube Kondenzátor
Plášťové a trubkové kondenzátory mají robustní plášť obsahující řadu vysoce výkonných trubic pro vynikající účinnost přenosu tepla. Přepážkový systém optimalizuje průtok chladicího média a zajišťuje optimální odvod tepla i v náročných prostředích. Byl navržen s ohledem na všestrannost a může pojmout širokou škálu procesních kapalin a chladicích médií, což z něj činí všestrannou možnost napříč průmyslovými odvětvími.
Představení produktu
proč nás vybrat
Profesionální designové zkušenosti
Pro standardní model můžeme poskytnout chladiče podle čísla dílu; Pro vlastní design, jiný design pro různé potřeby, vám můžeme poskytnout nejlepší řešení.
Perfektní poprodejní servis
Z celého srdce poskytuje poprodejní servis pro běžné zákazníky.
Profesionální tým
Jsme tým, jsme rodina, jsme v dobré víře výměnou za vaši důvěru.
Užijte si poskytování zákaznicky orientovaných služeb
Poskytněte zákazníkovi první službu, vaše spokojenost je naším cílem služeb.
Co je Shell And Tube Condenser
Plášťové a trubkové kondenzátory mají robustní plášť obsahující řadu vysoce výkonných trubic pro vynikající účinnost přenosu tepla. Přepážkový systém optimalizuje průtok chladicího média a zajišťuje optimální odvod tepla i v náročných prostředích. Byl navržen s ohledem na všestrannost a může pojmout širokou škálu procesních kapalin a chladicích médií, což z něj činí všestrannou možnost napříč průmyslovými odvětvími.
Plášťový a trubkový kondenzátor byl pečlivě navržen pro dlouhou životnost a jeho odolná konstrukce odolá kolísání kolísání tlaku a teploty, čímž se minimalizuje potřeba údržby. Čištění a výměna potrubí je jednoduchá a zajišťuje konzistentní výkon a prodlouženou životnost produktu.
Podobný produkt
Plášťový a trubkový výparník, také známý jako trubkový výměník tepla. Je uzavřena v plášti stěny trubkového svazku jako teplosměnná plocha nástěnného výměníku tepla. Tato konstrukce výměníku tepla je relativně jednoduchá, spolehlivá operace, je k dispozici ve výrobě různých konstrukčních materiálů (hlavně kovových materiálů), může být použita při vysokých teplotách a vysokých tlacích, je v současnosti nejpoužívanějším typem. Plášťový a trubkový výměník tepla je důležitým zařízením pro petrochemický, elektroenergetický a další průmysl.
Deskový a plášťový výměník tepla
Deskový a plášťový výměník tepla je skupina deskových desek složená ze dvou částí deskového nosníku a pláště. Skupina plechů je svařena argonovým obloukem nebo plazmovým svařováním.
Deskový a plášťový výměník tepla má vysokou účinnost přenosu tepla, malý teplotní rozdíl na konci, vysokou teplotní odolnost, vysoký tlakový odpor, dobrý těsnící výkon, nízký tlakový spád, malý půdorys, bezpečný a spolehlivý, kompaktní konstrukce, oba deskové výměníky tepla a výhody plášťového a trubkového výměníku tepla, je nový typ vysoce účinného výměníku tepla.
Shell & Tube Condensers - Vysoce účinná technologie výměny tepla navržená tak, aby poskytovala vynikající výkon v široké škále aplikací. Plášťové a trubkové kondenzátory Vrcooler mají robustní plášť obsahující řadu vysoce výkonných trubic pro vynikající účinnost přenosu tepla.
Plášťový a trubkový výměník tepla
Shell & Tube Heat Exchanger je nejrozšířenějším typem výměníku tepla v ropných rafinériích a dalších velkých chemických procesech a je použitelný pro
vysokotlaké aplikace.
Tento druh výměníku tepla se skládá z pláště (velké tlakové nádoby) se svazkem trubek uvnitř. Jedna tekutina prochází trubicemi a druhá tekutina protéká trubicemi (skořápkou) a přenáší teplo mezi dvěma tekutinami.
Jednoduchá konstrukce trubkového výměníku tepla z něj činí dokonalé řešení chlazení pro širokou škálu aplikací. Hlavní použití výměníků tepla s pláštěm a trubkami z nerezové oceli je chlazení hydraulické kapaliny a oleje v motorech, převodovkách a hydraulických agregátech. Správným rozhodnutím o materiálech je lze také využít k chlazení nebo ohřevu jiných médií, například vody v bazénu nebo plnicího vzduchu.
Hlavní výhodou použití trubkového výměníku tepla je to, že se často snadno udržuje.
Výhody plášťového a trubkového kondenzátoru
Dobrý přenos tepla:Díky použití tenkostěnného ocelového pláště je efekt přenosu tepla dobrý, zatímco použití vody jako chladicího média může výrazně snížit teplotu kondenzátoru. Tento typ výměníku tepla má malé rozměry a nízkou hmotnost, což usnadňuje instalaci a demontáž.
Vertikální instalace, malé rozměry:Plášťový a trubkový kondenzátor lze instalovat vertikálně, má malé rozměry a lze jej instalovat venku, nezabírá vnitřní podlahovou plochu.
Silná odolnost proti korozi:Použití materiálu z nerezové oceli na výrobu pláště a v procesu svařování pomocí svařování argonovým obloukem, takže odolnost proti korozi je silná. Jednoduchá a kompaktní konstrukce, dobrý těsnicí výkon a další vlastnosti jej také činí vhodným pro chemickou výrobu při různých příležitostech zahřívání nebo chlazení korozivních médií.
Chladicí voda proudí přímo skrz shora dolů:Je snadné odstranit rez a nečistoty a při čištění není nutné zastavovat provoz zařízení a kvalita chladicí vody nevyžaduje vysokou kvalitu.
Horizontální umístění, průtok vody vícesměrný průtok:Vysoký průtok, teplotní rozdíl mezi dovozem a vývozem vody, může snížit množství chladicí vody. Teplota chladicí vody v 4-6 stupních, koeficient přenosu tepla je vyšší než vertikální. Kompaktní konstrukce, malé rozměry.
Jednoduchá konstrukce, snadná výroba:Plášťový a trubkový kondenzátor s vysokou tepelnou vodivostí, jednoduchá konstrukce, snadná výroba. Koeficient prostupu tepla může dosáhnout 800 kcal/(m²-h-stupeň), když je průtok vody 1~2 m/s.
Skříňový a trubkový kondenzátor provozních aspektů
Uspořádání toku
V plášti a trubce kondenzátoru existují dva hlavní typy uspořádání proudění: paralelní proudění a protiproud. Paralelní proudění je, když chladivo a chladicí voda proudí stejným směrem, zatímco protiproud je, když proudí v opačných směrech.
Paralelní proudění se obvykle používá v situacích, kdy je chladicí voda výrazně chladnější než chladivo, protože umožňuje efektivnější přenos tepla. Může však vést k vyššímu poklesu tlaku a nemusí být vhodný pro všechny aplikace.
Protiproud je naproti tomu vhodnější pro situace, kdy je chladicí voda jen o málo chladnější než chladivo. Výsledkem je nižší pokles tlaku, ale nemusí být tak účinný při přenosu tepla.
Tlaková ztráta
Pokles tlaku je důležitým faktorem při provozu pláště a trubice kondenzátoru. Vztahuje se k poklesu tlaku, ke kterému dochází při průtoku chladiva a chladicí vody systémem.
Vysoký pokles tlaku může mít za následek sníženou účinnost a zvýšenou spotřebu energie. Může také časem způsobit poškození systému. Proto je důležité zajistit, aby pokles tlaku byl udržován v přijatelných mezích.
Existuje několik faktorů, které mohou přispět k poklesu tlaku, včetně průtoku chladiva a chladicí vody, průměru trubek a délky trubek. Pečlivým zvážením těchto faktorů a odpovídajícím navržením systému je možné minimalizovat pokles tlaku a zajistit optimální výkon.
Skříňový a trubkový kondenzátor principů přenosu tepla
Kondenzační přenos tepla
V plášťovém a trubkovém kondenzátoru pára kondenzuje na vnějším povrchu trubek a uvolňuje teplo do chladicí vody proudící uvnitř trubek. Přenos tepla při kondenzaci je složitý proces, který zahrnuje přenos latentního tepla a citelného tepla. K přenosu latentního tepla dochází, když pára mění fázi na kapalinu, zatímco k přenosu citelného tepla dochází v důsledku teplotního rozdílu mezi párou a chladicí vodou.
Rychlost přenosu kondenzačního tepla závisí na několika faktorech, včetně fyzikálních vlastností páry a chladicí vody, geometrie kondenzátoru a průtoků páry a chladicí vody. Koeficient prostupu tepla, který je měřítkem účinnosti procesu přenosu tepla, je také ovlivněn těmito faktory.
Celkový součinitel prostupu tepla
Celkový součinitel přenosu tepla (U) je měřítkem celkové účinnosti procesu přenosu tepla v plášťovém a trubkovém kondenzátoru. Bere v úvahu odpory vůči přenosu tepla jak na straně páry, tak na straně chladicí vody kondenzátoru. Celkový koeficient prostupu tepla se vypočítá pomocí následující rovnice:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Kde h_i a h_o jsou koeficienty přestupu tepla na straně páry a chladicí vody, t_i a t{3}}o jsou tloušťky trubky a stěny pláště a k je tepelná vodivost materiálu trubky.
Obecně platí, že vyšší celkový součinitel prostupu tepla ukazuje na efektivnější proces přenosu tepla, jehož výsledkem je menší velikost kondenzátoru a nižší spotřeba energie. Proto je důležité optimalizovat konstrukci kondenzátoru pro dosažení co nejvyššího celkového součinitele prostupu tepla.
Shell And Tube kondenzátor údržby a čištění
Znečištění a usazování vodního kamene
Znečištění a usazování vodního kamene jsou běžné problémy, které se mohou vyskytnout v systémech pláště a trubek kondenzátoru, což může vést ke snížení účinnosti, zvýšeným nákladům na energii a potenciálnímu poškození zařízení. Znečištění označuje hromadění nečistot, úlomků a dalších látek na povrchu trubek, zatímco usazování vodního kamene je hromadění minerálních usazenin na stěnách trubek.
Aby se zabránilo znečištění a usazování vodního kamene, je nezbytná pravidelná údržba a čištění. To může zahrnovat kontrolu systému, zda nevykazuje známky znečištění nebo vodního kamene, a implementaci plánu čištění na základě závažnosti nahromadění. V některých případech může být nutné chemické ošetření k odstranění odolných usazenin.
Čistící techniky
Existuje několik čisticích technik, které lze použít k odstranění znečištění a vodního kamene ze systémů pláště a trubek kondenzátoru. Patří mezi ně mechanické čištění, chemické čištění a čištění vysokotlakou vodou.
Mechanické čištění zahrnuje použití kartáčů, škrabek nebo jiných nástrojů k fyzickému odstranění nečistot a vodního kamene z povrchu trubky. Chemické čištění používá specifický chemický roztok k rozpuštění nahromaděných látek, zatímco čištění vysokotlakou vodou zahrnuje použití vysokotlakých vodních paprsků k odstřelování usazenin.
Je důležité si uvědomit, že použitá technika čištění bude záviset na typu a závažnosti znečištění nebo vodního kamene. Doporučuje se konzultovat s profesionálním technikem nebo výrobcem pokyny ohledně nejvhodnější metody čištění pro konkrétní systém.
Pravidelná údržba a čištění systémů pláště a trubek kondenzátoru může pomoci předcházet znečištění a usazování vodního kamene a zajistit optimální výkon a energetickou účinnost.
Testovací metody
Hodnocení výkonu pláště a trubice kondenzátoru je zásadní pro zajištění efektivního provozu systému. Testovací metody používané k hodnocení výkonu pláště a trubice kondenzátoru zahrnují:
• Měření součinitele prostupu tepla
• Měření poklesu tlaku
• Měření faktoru znečištění
Měření součinitele přenosu tepla zahrnuje stanovení rychlosti přenosu tepla z horké tekutiny do studené tekutiny. Měření tlakové ztráty zahrnuje určení tlakové ztráty na kondenzátoru. Měření faktoru znečištění zahrnuje stanovení odporu kondenzátoru vůči znečištění.
Metriky výkonu
Výkon pláště a trubice kondenzátoru lze hodnotit pomocí různých výkonnostních metrik, včetně:
• Celkový součinitel prostupu tepla (U).
• Rychlost přenosu tepla (Q).
• Účinnost (ε).
• Koeficient výkonu (COP).
Celkový koeficient přenosu tepla (U) je mírou celkové rychlosti přenosu tepla mezi horkou a studenou tekutinou. Rychlost přenosu tepla (Q) je mírou množství tepla přenášeného mezi horkou a studenou tekutinou. Účinnost (ε) je mírou poměru skutečné rychlosti přenosu tepla k maximální možné rychlosti přenosu tepla. Koeficient výkonu (COP) je měřítkem účinnosti systému.
Návrh a konstrukce plášťových a trubkových kondenzátorů
Hlavní komponenty
Plášťové a trubkové kondenzátory jsou široce používány v průmyslových aplikacích ke kondenzaci par na kapalinu. Hlavní součásti plášťového a trubkového kondenzátoru zahrnují plášť, trubky, trubkovnice, přepážky a nosnou desku svazku. Plášť je válcová nádoba, která obsahuje trubky a slouží jako pouzdro pro kondenzátor. Trubky jsou obvykle vyrobeny z mědi, mosazi nebo nerezové oceli a jsou uspořádány ve svazku uvnitř pláště. Trubkovnice jsou umístěny na každém konci pláště a slouží k podepření a utěsnění trubek. Přepážky se používají k usměrnění toku tekutiny a zvýšení účinnosti přenosu tepla. Nosná deska svazku je umístěna ve spodní části pláště a nese váhu svazku trubek.
Stavební materiály
Materiály konstrukce plášťových a trubkových kondenzátorů závisí na aplikaci a čerpaných kapalinách. Plášť a trubkovnice jsou obvykle vyrobeny z uhlíkové oceli, nerezové oceli nebo z kombinace obou. Trubky jsou obvykle vyrobeny z mědi, mosazi nebo nerezové oceli. Výběr materiálů závisí na faktorech, jako je korozivnost kapalin, provozní teplota a tlak a cena materiálů.
Typy plášťových a trubkových kondenzátorů
Plášťové a trubkové kondenzátory mohou být navrženy s horizontální nebo vertikální orientací. Volba orientace závisí na dostupném prostoru, typu použité tekutiny a průtoku. Horizontální kondenzátory se obvykle používají pro nízké až střední průtoky, zatímco vertikální kondenzátory se používají pro vysoké průtoky. Vertikální kondenzátory jsou také preferovány, když je prostor omezený.
Pevná trubkovnice
V pevném trubkovnicovém kondenzátoru jsou trubky upevněny k trubkovnici, která je následně přivařena k plášti. Tento typ kondenzátoru je jednoduchý a cenově výhodný, ale má omezenou flexibilitu. Trubkovnice se může roztahovat nebo smršťovat pouze v určitých mezích, což může způsobit tepelné namáhání a snížit životnost kondenzátoru.
Design U-trubice
V kondenzátoru s U-trubkami jsou trubky ohnuty do tvaru U a připevněny k trubkovnici. Tato konstrukce umožňuje tepelnou expanzi a kontrakci, což snižuje namáhání trubkovnice a zvyšuje životnost kondenzátoru. U-trubkové kondenzátory se běžně používají v aplikacích, kde je časté tepelné cyklování.
Typ plovoucí hlavy
V kondenzátoru s plovoucí hlavou není trubkovnice připevněna k plášti a svazek trubek se může volně pohybovat v plášti. Tato konstrukce umožňuje snadnou údržbu a čištění, ale je dražší než pevné trubkovnice. Kondenzátory s plovoucí hlavou se běžně používají v aplikacích, kde je vyžadováno časté čištění.
Tepelné a hydraulické provedení plášťových a trubkových kondenzátorů
Tepelná spotřeba plášťového a trubkového kondenzátoru se vypočítá na základě hmotnostního průtoku procesní tekutiny a teplotního rozdílu mezi vstupem a výstupem tekutiny. V úvahu se bere také koeficient prostupu tepla, který je závislý na fyzikálních vlastnostech kapalin. Tepelnou spotřebu lze vypočítat pomocí následující rovnice:
Q=m * Cp * ΔT
Kde Q je tepelná spotřeba, m je hmotnostní průtok procesní tekutiny, Cp je měrná tepelná kapacita tekutiny a ΔT je teplotní rozdíl mezi vstupem a výstupem tekutiny.
Pokles tlaku na plášťovém a trubkovém kondenzátoru je důležitým faktorem, který je třeba vzít v úvahu v procesu návrhu. Pokles tlaku je způsoben třecím odporem kapaliny při průtoku trubkami a pláštěm. Pokles tlaku lze vypočítat pomocí následující rovnice:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Kde ΔP je pokles tlaku, f je faktor tření, L je délka trubky, D je průměr trubky, ρ je hustota tekutiny a V je rychlost tekutiny.
Průtok chladicí vody je důležitým parametrem při návrhu plášťového a trubkového kondenzátoru. Průtok chladicí vody je závislý na tepelné zátěži procesní tekutiny a teplotním rozdílu mezi vstupem a výstupem chladicí vody. Průtok chladicí vody lze vypočítat pomocí následující rovnice:
m=Q / (Cp * ΔT)
Kde m je hmotnostní průtok chladicí vody, Cp je měrná tepelná kapacita chladicí vody a ΔT je teplotní rozdíl mezi vstupem a výstupem chladicí vody.
Aby bylo zajištěno správné chlazení procesní tekutiny, měl by být průtok chladicí vody dostatečný k odstranění tepla generovaného procesní tekutinou.
Naše továrna
Naše továrna má kompletní výrobní zařízení, pokročilou výrobní technologii, dokonalé testovací metody a zaručenou kvalitu.
Prošli jsme mezinárodní certifikací systému kvality IS09001.
Při návrhu, vývoji a výrobě chladiče vzduchového kompresoru / chladiče motoru / chladiče generátoru klademe důraz na kvalitu jako střed a spokojenost zákazníka jako koncept.
Naše továrna má profesionální inženýry, kteří mohou navrhovat a vyrábět různé produkty a různé nestandardní vybavení pro zákazníky.
