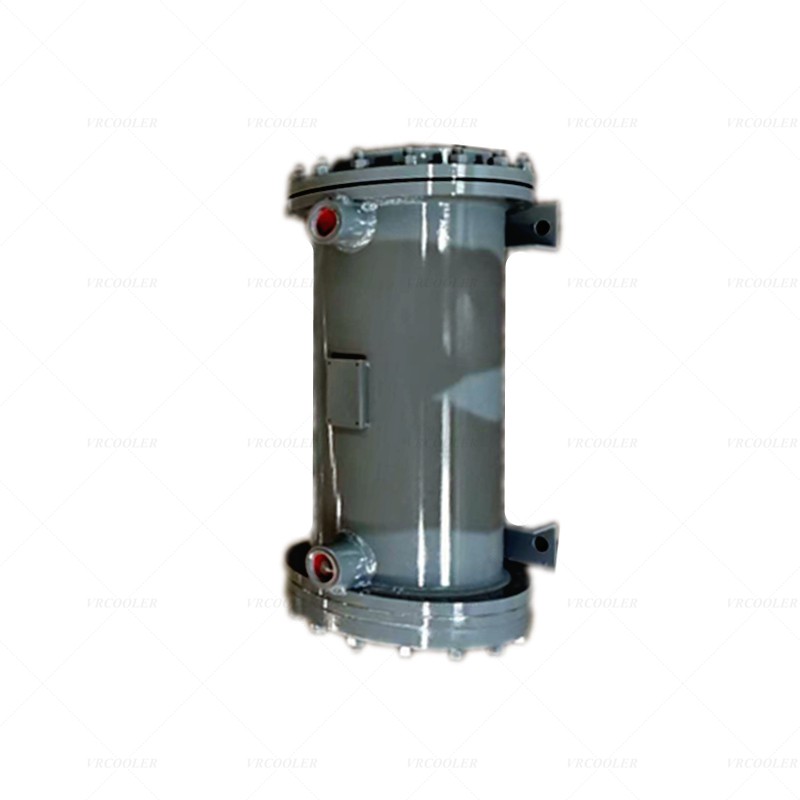

Svislý chladič oleje

Strukturální prvky svislého oleje chladiče

Vertikální struktura: Chladič je nainstalován svisle a zabírá minimální podlahovou prostor, takže je vhodná pro instalaci v oblastech s omezeným prostorem, ale dostatečným svislým vůní.

Uspořádání svazku trubek: svazek trubek je obvykle uspořádán svisle uvnitř skořepiny, přičemž oba konce jsou zajištěny na trubkové listy. Toto uspořádání usnadňuje výměnu tepla mezi olejem a chladicím médiem ve svislém směru, podporuje rovnoměrné rozdělení a tok tekutiny.

Konstrukce trubice: Trubka se používá k zajištění svazku trubek, což zajišťuje jeho stabilitu a 密封性. Ve svislém olejovém chladiči musí list trubek vydržet hmotnost trubice a tlaku tekutiny, takže je obvykle vyrobena z materiálů s vysokou pevností.

Baffle desky a podpůrné desky: uvnitř skořepiny jsou instalovány talíře a podpůrné desky. Tázy k přepážce řídí směr toku oleje, což způsobuje, že proudí podél klikaté dráhy uvnitř skořápky, čímž se zvyšuje doba kontaktu a plochu mezi tokem oleje a svazkem trubek a zlepšuje účinnost výměny tepla. Podpůrné desky se používají k podpoře svazku trubek, zabrání vibracím a deformaci během provozu.

Princip vertikálního olejového chladiče

Proces výměny tepla: Vysokoteplotní olej vstupuje do chladiče shora a teče dolů podél vnějšího povrchu svazku trubek pod vlivem gravitace a tlakového rozdílu. Současně chladicí médium (jako je chladicí voda) vstupuje do vnitřku svazku trubek ze dna chladiče a podstupuje výměnu tepla proti proudu s olejem mimo trubice. Teplo z oleje se přenáší do chladicího média, snižuje teplotu oleje při zvyšování chladicí střední teploty, čímž se dosáhne cíle chlazení.

Regulace teploty: Úpravou průtoku chladicího média může být chladicí teplota oleje přesně kontrolována. Například v energetických systémech lze průtok chladicí vody chladicího chladiče oleje automaticky upravit podle požadované teploty vstupního oleje ložisek, což zajišťuje, že teplota oleje zůstává v normálním rozmezí 35–45 stupňů.

Výhody chladiče vertikálního oleje

Efektivní využití prostoru: Vertikální design umožňuje chladiči poskytovat velkou oblast výměny tepla a zároveň zabírat malou stopu, což je zvláště vhodné pro kompaktní prostory, jako jsou malé elektrárny a lodní strojovny.

Snadná instalace a údržba: Metoda vertikální instalace usnadňuje instalaci, demontáž a údržbu. Trubkový list je upevněn na jednom konci a vznášející se na druhém a odnímatelná konstrukce balíčku trubek a krytu vodní komory umožňují během provozu pohodlné čištění, kontrolu a údržbu chladiče.

Dobrá odolnost proti vibracím: Ve srovnání s horizontálními chladiči oleje mají vertikální chladiče oleje nižší těžiště a stabilnější strukturu, která nabízí lepší odolnost proti vibracím během provozu a schopnost přizpůsobit se prostředí s vibracemi.

Aplikační oblasti svislého chladiče oleje

Power Industry: Používá se pro chlazení mazacího oleje v turbínách, generátorech a jiných zařízeních k zajištění normálního provozu ložiska a zabránění selhání zařízení způsobené přehřátím.

Mechanický průmysl: Používá se v hydraulických a mazacích systémech různých strojních zařízení, jako jsou obráběcí stroje, kompresory a vstřikovací stroje pro chlazení hydraulického oleje a mazacího oleje, čímž se zlepšuje účinnost zařízení a životnost.

Přepravní průmysl: Používá se v přepravních vozidlech, jako jsou lodě, automobily a letadla, aby se ochladily mazací olej motoru, přenosový olej atd., Zajišťují stabilní provoz energetického systému.
